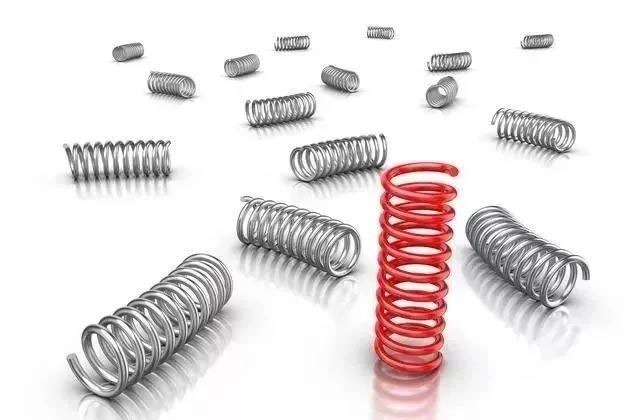

冲压模具拉伸件产品质量分析 在产品拉伸过程中，拉伸件主要会出现这几种问题：起皱、开裂、薄厚不均、表面划痕、形状扭曲、回弹等。在这些现象中，以起皱和开裂对产品质量影响，产品出现这两种问题是一定交不了货、必须要调整好的，出现这两种问题的产品一般只能报废，客户是不会要的。 一是起皱。材料在拉伸过程中，他的周围边缘部分由于切向应力过大，造成材料失去稳定，使得产品沿边缘切向形成高低不平的皱纹，称为起皱。 起皱严重时，还将引起材料在拉伸过程中难于通过凹模与凸模的间隙，增大拉伸变形力，甚至导致拉裂。 失稳现象的产生，既取决于材料边缘切向应力的大小，也取决于拉伸件的厚度。 一般来说，拉伸模具用氮气弹簧或优力胶比较好些，比较不容易产生起皱、开裂等现象。为什么呢?因为氮气弹簧或优力胶它的力一般比较均衡，不会出现力量大小不均的问题。 氮气弹簧比优力胶要好一些，因为氮气弹簧力量大，也非常均衡，但是价格就要比优力胶贵上好多倍，好多厂都买不起它，一般只有规模稍微大一点的工厂才有钱使用氮气弹簧。 优力胶使用时间长了，就会萎缩掉，力量就没当初那么大了，必须更换新的才可以，但是它的价格比起氮气弹簧来要便宜好多。

防止起皱可以采用压边圈，有的地方称为压料筋，都是一个意思，就是在不影响产品后面工序的情况下，在材料周围放上一圈凸起的筋，俗称压料筋，把材料四周压住，这样做的好处就是，拉伸出来的产品会比较饱满，也可以防止起皱。 压边力在试模的时候是需要做出相对调整的，一般设计出来都不会那么合理，都需要根据打出来的产品然后对压料筋的高度适当做出调整。压边力过大，将导致材料与凹模以及压边圈之间的摩擦力增大，会使材料壁部变薄，甚至拉裂;压边力过小，那么就不能有效地防止起皱。模具人杂志，模具行业。 第二个问题是拉裂，这个是拉伸过程中经常碰到的问题。 当筒壁处所受的拉应力超过了材料的强度极限时，产品会拉裂，裂口一般出现在凸模圆角稍上一点的筒壁处。 影响产品拉裂的因素有：材料的拉伸性能，材料的直径和厚度，拉深系数，凹凸模的圆角半径，压边力，摩擦系数等。 凹凸模的圆角半径太小，太尖，就容易把产品拉裂，一般用的修模方法就是想办法把圆角加大，把圆角处搞光滑一点，抛亮一点，实在不行了在生产的时候加油打也可以，特别是拉伸专用油，非常有效果。 设计冲压模具的时候，可以在客户产品要求允许的情况下，尽量把圆角加大，不要搞得太尖了，有些设计不太懂，设计出来的拉伸模具，试模的时候开裂的很厉害，想累死钳工啊! 拉伸时，采用必要的润滑，有利于拉伸工艺的顺利进行，筒壁减薄得到改善。但必须注意，润滑剂只能涂在凹模的工作表面，而在凸模和材料接触的面千万不要润滑，因为凸模与毛胚表面间是属于有利摩擦，它可以防止材料滑动、拉裂以及变薄。

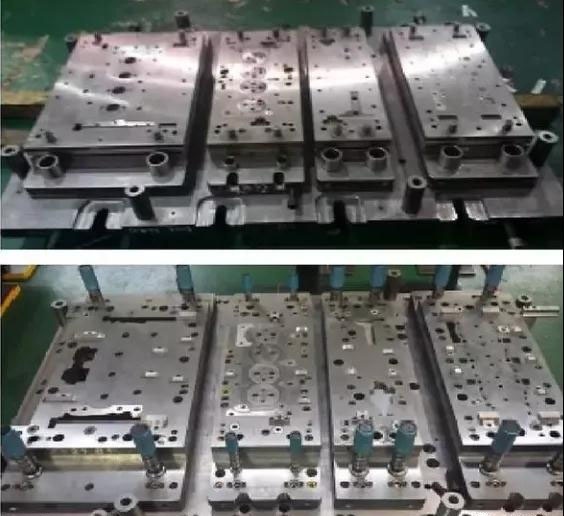

连续模脱料板压料槽的作用 一般的模具脱料板都是没有设计压料槽的，比如一般的工程模，都是没有压料槽的，但为什么连续模需要设计压料槽呢?为什么工程模不需要压料槽?哈哈，这个问题想通了吗? 为什么工程模不需要压料槽呢?这是因为工程模所冲压的材料一般较厚、较粗糙，精度较低，不需要冲压连续模那么长的料带，而且工程模具也比较小，模板尺寸没有连续模那么长，产品要求的尺寸精度也没有连续模那么高，也比较容易修理和调试，所以工程模一般只需要有限位柱即可，不需要压料槽。而连续模的话，它需要完成批量生产，产品精度也比工程模的产品精度要高，因此对模具的精度要求也相对较高，而压料槽正是提高模具精度的一种方法。所以连续模一般是使用压料槽与限位柱配合使用来控制产品料带在模具中的间隙。 为什么连续模需要设计压料槽呢? 因为连续模脱料板在与下模板接触并压住材料的时候，强压的话不代表能完全把材料压住，所以一般连续模的脱料板上、接触下模板的那个面都会有0.05mm到0.08mm深度的压料槽(可以根据料厚适当调整)，俗称“预压”，宽度的话刚好比料带要宽那么一点，把料全部压在里面，这样才能剪裁时料带在模具中间的间隙均匀，使模具在剪裁时可以把材料充分压住，防止因为压料不均造成的冲头、刀口磨损，光亮带不整齐等。 注意：因为是压料槽与限位柱配合使用来控制产品料带在模具中的间隙，脱料板上设计有压料槽，所以在设计限位柱的时候(有些地方称为止高柱，即限制高度的柱子，哈哈。)，还应该把这个预压深度也要考虑进去，以减少钳工在组模时的调整时间，加快模具的进度。 比如：产品材料厚度为0.20mm，脱料板压料槽可以设计为0.05mm，则下模板上的限位柱高度可以设计为：下模板厚度+(0.20mm-0.05mm)，假如下模板厚度为25.00mm的话，那么下模板上的限位柱高度可以设计为：25.00mm+(0.20mm-0.05mm)-0.03mm强压=25.12mm，这样就可以了，强压的话留0.03mm就差不多了。如果限位柱高度设计为25.15mm的话，这时候强压就没有了，这样是不合理的哦，留一点强压，0.03mm即可 ，不要设计的那么死哈。

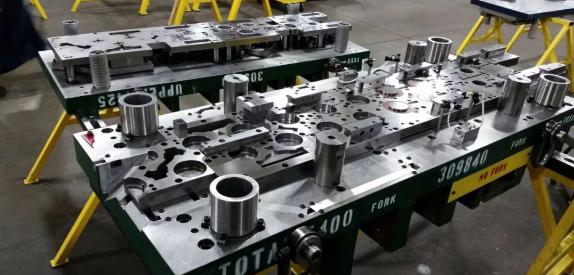

连续模垫脚托板什么用 垫脚可分为下垫脚、上垫脚;托板可分为下托板、上托板。 连续模的垫脚托板主要作用为：支撑和固定模具，抗压减震、延长模具寿命，增加模具高度、方便架模(即把模具安装到冲床上)，下垫脚和下托板还有方便排除废料的作用。 连续模垫脚托板什么用?其实这些东西基本没什么用，能不用就不用吧，因为还有模座呢。 在架模方便的情况下，上托板和上垫脚可以省略，就是说上垫脚、上托板不要也可以，只要架模方便，可以把架模槽设计在模座上面，这样就可以节约一些材料，减少不必要的浪费，为公司节省开支。模具人杂志专业，行业。 但是注意：需要落料的模具，在忽略下托板和下垫脚的时候要注意了哦，因为下垫脚和下托板还有方便排除废料的作用呢，可别忘记了哦，如果出了这样的差错，导致模具无处落料，可真是会被别人笑掉大牙的。 在不影响落料或者不需要落料 、方便架模、模具的其他性能也不会受到影响的前提下，下垫脚和下托板倒是可以省略。因为不需要，当然可以不要。 冲压模脱板的作用 脱板是脱料板的俗称，上模脱板的代号简称为PSU，脱板上面是止挡板(PPS)，然后是夹板(PHU)、垫板等。当然脱板不止有上脱板，还有下脱料板等。
